神马久久久久久久久I精品亚洲国产成av人片传媒I国产精品污视频I国产又粗又长又大I国产精品久久久久久久久久免费I午夜人人I看成人片I黑人与日本少妇I日韩尤物在线Iwww啪I国精产品一区二区三区有限公司I欧美成人aaa片一区国产精品I高清毛片aaaaaaaaa片I久久国产一二三I国产伦精品一区二区三区视频无I久久男女视频I嫩草视频在线观看免费I久久久精品久久久I日产精品一区I麻豆专区一区二区三区四区五区I丝袜av网站I国产青青草视频I九九热免费观看I岛国精品在线I什么网站可以看毛片

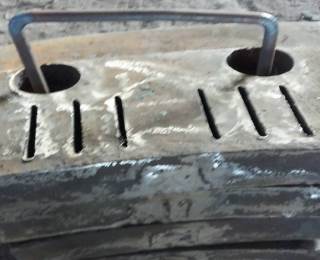

　　球磨機襯板在相關行業是非常重要的。目前，這類制造工具大多采用傳統的高錳鋼制造，磨損率高，每年消耗鋼材中的磨料數十萬噸。雖然進口球磨機襯板耐磨，但不能用于進口襯板，需要進行長期維護。

　　回火后，耐磨鋼的金屬組織為馬氏體和球化夾雜物，力學性能為HRC51-57，沖擊韌性為AK≥21.6J/cm2，抗拉強度ob≥1373N/mm2，是一種高硬度、高韌性、高耐磨的新型實用鋼。

　　鉻能顯著提高鋼的淬透性，固溶強化基體，提高鋼的硬度和耐磨性。當鉻含量小于1.5%時，馬氏體鋼的磨損有減小的趨勢，當鉻含量大于2.5%時，殘余奧氏體增加，磨損減小，確定為1.80-2.20%。

　　耐磨鋼的化學成分設計是在鐵碳合金中加入硅、鉻、錳、鉬等合金，并加入適量稀土元素鈰作變質劑。為了提高鋼、鋼和合金的耐磨性和抗沖擊性，各種元素的作用如下，碳是影響鋼性能的主要元素。在一定的含碳量范圍內，含碳量提高了鋼的強度、硬度和耐磨性，球磨機襯板磨損降低，確定碳含量降低為0.38-0.48%。
