135-0054-1271
一、質量要求的技術指標：
1、單位水泥球耗低：低鉻鍛指標與被研磨物料的易磨性有關，更與正確作參數的選擇及助磨劑的選用有關。但在這些因素相對固定之后，鋼球自身的硬度就成為判斷鋼球性能的重要指標，一般洛氏硬度HRC大于62，終表現噸水泥鋼球的消耗量應該在30g以下，目前的指標不大于15g/t。顯然，后者的使用壽命將是前者的一倍。很多水泥企業的應用實踐證，硬度大的鋼球其剛性高，沒有彈性緩沖能量的消耗，這很有利于提高磨機產量，并且能提高相同粉磨時間下的產品比表面積。
該指標的實現不僅取決于鋼球原料成分的正確配比，而且還與成型澆注工藝及熱處理工藝有重要關系。用戶不要輕易相信制造商許諾的高鉻高鎳比例，而應當隨機取樣送到有資質的檢驗部門檢驗;也不要輕易相信制造商所介紹的澆注與熱處理工藝，而是應實地了解制造商實施這些工藝的保障設施與裝備能力;更要調查已經使用其產品用戶的實際應用數據。
2、碎球率：當鋼球硬度較高時，所表現的韌性下降，脆性相應增大，尤其是熱處理不好時，內在殘存的應力更大，使鋼球炸裂。炸裂后的鋼球不僅不能起到好的研磨作用，還增加了對其它鋼球的磨損。因此，優良的鑄造廠商要開展AK值的沖擊測試，確保該值要在5%-7%以上，這是檢驗鋼球質量的又一重要指標。與此同時，應該用金相顯微鏡檢測每平方毫米的晶粒數要達7-8萬個，該晶粒數越多、越均齊，表明材料的韌性越高。只有經過這些檢驗，才能保證鋼球使用后的碎球率不大于1%。
碎球率的高低還與用戶鋼球的保存及使用條件有關：
�、� 鋼球不應露天堆放，不應暴曬雨淋，環境溫度不應有劇烈變化。
�、�

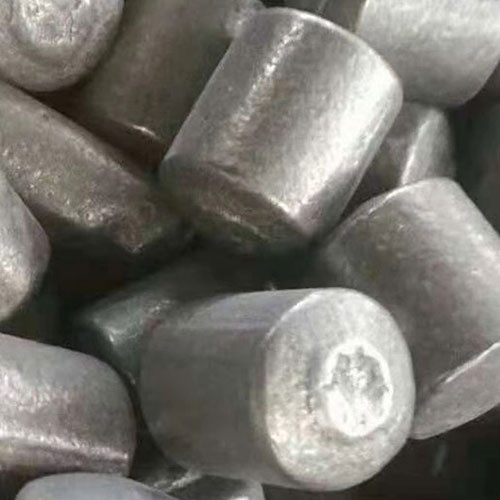

低鉻段開磨前應該向磨內喂入適當物料，停磨前不要過分砸磨。為此，那種為了更換粉磨水泥品種而將磨內物料砸空的做法是不可取的，正確做法是嚴格控制低標號品種在倒庫時不要進入高標號品種庫內，寧可犧牲部分高標號品種水泥，以作為低標號水泥銷售;為了清倉倒球時，同樣不要“砸磨”時間過長。清倉倒球之前，應該適當通風冷卻后進行。
⑶ 運行過程中要注意合理配球，保持一定的高料球比，合理控制磨機內物料與鋼球的填充率。為此，應當避免為了壓低產品細度，過分減少喂料的作方法。
⑷ 不同質量、品牌的鋼球不要混倉使用。
3、要求鋼球的表面光滑，澆冒口面積占鋼球的總表面積小，可以降低鋼球在澆冒口處的無效磨耗，同樣有利于降低能耗，提高產量。這是識別制造商所擁有的鑄造水平高低的主要標準之一。
二、高性價比鋼球制造商應當具備的條件：
先進的鑄造工藝裝備：采用國際先進的無水化生產工藝，即使用完全干燥的樹脂砂敷在金屬膜上，完全消除由于水玻璃水分可能引起的氣孔、夾渣等鑄造缺陷，使產品質量有了質的飛躍;而且改善了鐵碳比，充分適應淬火要求。
�、破髽I具有完善的質量保證體系，認真實施產品質量的檢驗與控制程序：對進廠的原料須進行化學成分的分析，不合格者退貨;擁有高性能的光譜儀，能對每爐鋼水進行澆注前的爐前分析，當主要元素含量不合格時不能進行澆注;對出廠成品的檢驗方法是：擁有洛氏硬度測定儀，可以對鋼球硬度進行抽樣測試;每批鋼球在出廠前進行抽樣切割檢驗及無損探傷檢驗，判斷鋼球內部的孔隙率;定期對鋼球進行疲勞性落球實驗，確保在5000次以上不產生開裂及掉皮。
在線客服
