色婷婷成人做爰A片免费看网站I中文字幕久久人妻无码精品蜜桃I亚洲日韩在线视频I国产绿帽刺激高潮对白I欧美三日本三级少妇99金莲网I淫色综合网I无码人妻丰满熟妇精品区I亚洲色图19pI国产99久久久欧美黑人I人人操人人妻I玖草视频在线观看I人人妻人人超I麻豆传媒在线播放I欧美精品69一区二区三区I精品 区二区三区在淋观看I亚洲天堂日本I亚洲国产91I白嫩人妻ThePorn

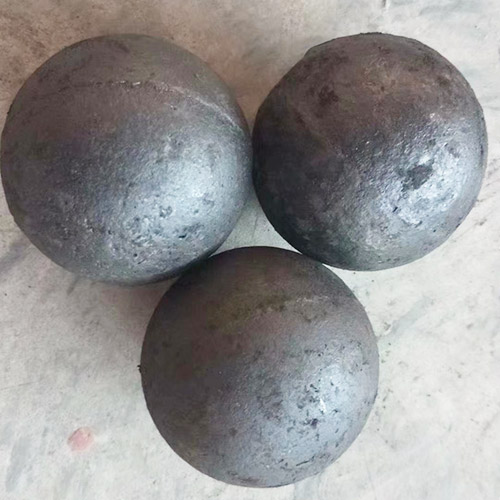

　　高鉻球、中鉻球、鍛造鋼球質量指標介紹

　　1、高鉻球質量指標：

　　含鉻量≥10.0%、含碳量在1.80%-3.20%之間都稱為高鉻球，標準要求高鉻球硬度(HRC)要≥58以上，沖擊值ak≥3.0J/㎝2，若達此硬度高鉻球要采用高溫淬火+回火處理(目前國內高鉻球淬火有油淬和風淬兩種淬火方式)，如檢測硬度(HRC)低于54以下說明高鉻球沒有經過淬火處理。

　　2、中鉻球質量指標：

　　含鉻量3.0%～7.0%，含碳量在1.80%-3.20%之間都稱為中鉻球，沖擊值ak≥2.0J/㎝2，標準要求中鉻球硬度(HRC)要≥47以上，為保證鋼球質量中鉻球需采用高溫回火處理(以達到消除鑄造應力之目的)，如鋼球表面呈暗紅色表明產品已經過高溫回火處理、如鋼球表面仍呈金屬本色表明產品沒有高溫回火處理。

　　3、鍛造鋼球質量指標：

　　含鉻量0.1%～0.5%(鍛打球一般情況下不含鉻)，含碳量在1.0%以下并且鋼球采用高溫鍛打制造，有些鍛打鋼球表面硬度(HRC)雖然可以達到≥56以上(淬透層只有15㎜左右)，因鍛打鋼球材質淬透性較差其心部硬度一般只有30多度，正常情況下鍛打鋼球時常采用水淬處理。
