色婷婷成人做爰A片免费看网站I中文字幕久久人妻无码精品蜜桃I亚洲日韩在线视频I国产绿帽刺激高潮对白I欧美三日本三级少妇99金莲网I淫色综合网I无码人妻丰满熟妇精品区I亚洲色图19pI国产99久久久欧美黑人I人人操人人妻I玖草视频在线观看I人人妻人人超I麻豆传媒在线播放I欧美精品69一区二区三区I精品 区二区三区在淋观看I亚洲天堂日本I亚洲国产91I白嫩人妻ThePorn

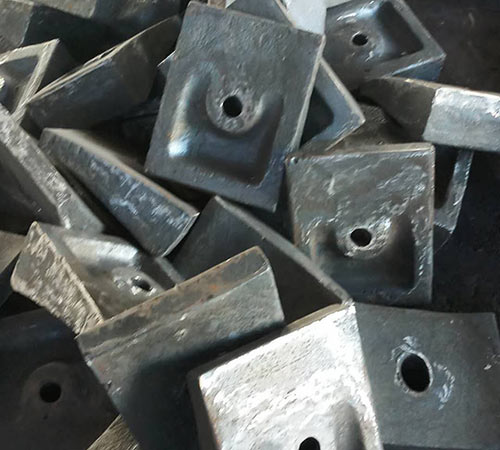

　　高錳鋼襯板在水泥磨機中抗沖擊性能的優化需從材質改進、工藝優化及結構適配三方面綜合施策。

　　材質改進上，可通過合金化增強性能。在普通高錳鋼基礎上添加鉻、鉬等元素，形成中碳中鉻合金鋼(如ZG42Cr2MnSi2MoRE)，其硬度可達HRC48-55，沖擊韌性ak≥20J/cm2，使用壽命較傳統高錳鋼提升1倍以上。這類材料在粗磨倉中既能承受鋼球與物料的高應力沖擊鑿削，又能抵抗尖角切削磨損，有效減少凸起變形和螺栓斷裂問題。

　　工藝優化方面，需嚴格控制熱處理流程。采用自控升溫工業電阻爐進行水韌處理，使高錳鋼表面硬度提升至HRC50以上，同時保持內部韌性。對于大型磨機襯板，可結合自保護結構技術，通過磁性吸附磨機內碎鋼屑形成保護層，延緩自身磨損速度。

　　結構適配上，需根據磨機倉位特性選擇襯板形式。粗磨倉宜采用溝槽階梯襯板，通過優化物料流動軌跡減少直接沖擊;細磨倉可選用平襯板，降低研磨體滑動摩擦。對于直徑4米以上大型磨機，一倉襯板應優先選用高韌性高鉻白口鑄鐵(如BTMCr26)，其硬度HRC58-62、沖擊韌性ak8-12J/cm2，使用壽命可達8-10年。

　　實際應用中，某水泥企業將磨頭端襯板替換為中碳中鉻合金鋼后，使用壽命從7500小時延長至15000小時，噸水泥耐磨材料消耗降低0.8元，充分驗證了優化方案的經濟性。
